Dique para niños

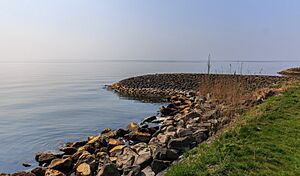

Dique en Ainaži, Letonia.

Un dique es una construcción para evitar el paso del agua. Puede ser natural o construido por el ser humano; de tierra, mampostería de piedra u hormigón, y tanto paralelo como perpendicular al curso de un río o al borde del mar.

Diques artificiales

Los diques artificiales pueden ser utilizados para:

• Prevenir la inundación de los campos aledaños a los ríos o mares; sin embargo también se utilizan para encajonar el flujo de los ríos a fin de darles un flujo más rápido. Son conocidos como diques de contención.
• Protege determinadas áreas contra el embate de las olas.

• Forman caminos integrando un orden vial.

Diques de contención

Estos diques tradicionalmente son construidos, amontonando tierra a la vera del río. Amplio en la base y afilados en la cumbre, donde se suelen poner bolsas de arena.

En el altiplano andino, particularmente en la región peruana, antiguamente adrados de tierra vegetal, de unos 30 x 30 cm, con un espesor variable de unos 15 cm. Estas champas, sin eliminar la vegetación se colocaban invertidas, con la intención de que la vegetación al crecer, sobre todo en los bordes libres, consolidarían la estructura. Lamentablemente se ha verificado que el procedimiento no se ha demostrado muy eficiente, y se están lentamente sustituyendo estas estructuras de tierra por estructuras construidas técnicamente.

Modernamente los diques de defensas ribereñas son construidos siguiendo los criterios técnicos modernos para estructuras de tierra, y en muchos casos su estructura es compleja, comprendiendo una parte de soporte, un núcleo impermeable y drenes de pie para minimizar el riesgo de rupturas.

Existen importantes sistemas modernos de diques a lo largo de los ríos Misisipi y Sacramento en EE. UU.; el Po y el Danubio en Europa.

Partes de un dique de contención contra inundaciones

La sección transversal que se aprecia al lado es la sección de un dique de contención en tierra, con núcleo impermeable. Sus partes son:

1. Coronamiento
2. Borde libre
3. Nivel de agua de proyecto
4. Talud de aguas arriba (en este caso, considerando que el agua tiende a infiltrar a través del dique, el talud de aguas arriba es todo aquel que se encuentra al interior del cauce del río.
5. Nivel del terreno aguas arriba
6. Corona
7. Cuerpo de apoyo, aguas arriba. El material utilizado en esta parte del dique puede ser granular y poco permeable.
8. Núcleo impermeable
9. Cuerpo de apoyo, aguas abajo. El material debe ser permeable.

Diques rompeolas

Defensa ribereña construida con champas.

Son estructuras artificiales creadas mediante superposición de capas de elementos de diferentes granulometrías y materiales encaminada a reducir la cantidad de energía proveniente del oleaje que entra en un lugar que se quiere abrigar, por ejemplo un puerto. Contrariamente a los diques de contención, no tienen una función de impedir la filtración del agua.

Existen diferentes tipologías de diques, también llamados espigones:

• En talud
• Vertical
• Flotante
• etc

Los diques en talud tradicionalmente se han construido mediante un núcleo de todo uno, encima del cual se superponen capas de elementos de tamaño creciente separados por capas de filtro. Actualmente, los elementos mayores (que conforman los mantos exteriores) son piezas de hormigón en masa de diferentes formas (cubos, dolos, tetrápodos, etc), que sustituyen a la escollera. Los diques en talud resisten el oleaje provocando la rotura del mismo.

Los diques verticales están formados por cajones de hormigón armado que se trasladan flotando al lugar de fondeo y se hunden, para después rellenarlos con áridos, de forma que constituyan una estructura rígida. Las ventajas de este tipo de diques son que para una misma profundidad, requieren mucho menos material que los diques rompeolas, y que se pueden prefabricar. Sin embargo, presentan algunas desventajas como son que concentran su peso en una superficie menor, y por lo tanto requieren un suelo más resistente para su colocación; y que reflejan gran parte del oleaje que incide sobre ellos, aumentando los esfuerzos sobre la estructura y dificultando la navegación en las inmediaciones del dique vertical. Además, no presentan una rotura gradual como sus homólogos diques en talud cosa que provoca que se hayan de dimensionar para olas de más altura.

Diques naturales

Un dique natural resulta del depósito de material arrastrado por el río en el borde del mismo durante las inundaciones. Esto va causando, progresivamente, la elevación de la ribera.

También se denomina dique una formación geológica natural de origen volcánico (diques ígneos intrusivos).
