Eurotúnel

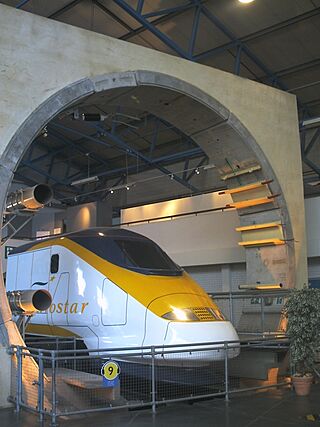

Channel Tunnel NRM.jpg
Exposición que muestra una sección del túnel y las locomotoras de la línea.
País Canal de la Mancha
Entre Reino UnidoBandera de Reino Unido Reino Unido y Bandera de Francia Francia
Coordenadas 51°01′00″N 1°27′00″E / 51.01667, 1.45
Tipo Túnel ferroviario
Uso Tren
Inauguración 1994
Longitud 50,5 km
Estado actual En funcionamiento
Peaje
Course Channeltunnel es.svg

El Eurotúnel o túnel del canal de la Mancha (en francés: Tunnel sous la Manche; en inglés: Channel Tunnel o Chunnel) es un túnel ferroviario, abierto el 6 de mayo de 1994, que cruza el canal de la Mancha, uniendo Francia con el Reino Unido. Es una importante obra de infraestructura del transporte internacional. La travesía se puede hacer en automóvil particular (embarcando este en el tren lanzadera "Shuttle"), o bien como pasajero en el tren Eurostar, en un viaje que dura aproximadamente 35 minutos entre Coquelles (ciudad de Calais) en Francia y Folkestone en Reino Unido. Es el tercer túnel más largo del mundo, solo superado por el túnel Seikan y por el túnel del San Gotardo, y el que tiene el tramo submarino más largo del mundo, con una profundidad promedio de 50 metros.

El túnel es explotado por la empresa franco-británica Eurotunnel. En 2013 alcanzó un volumen de facturación de 1090 millones de euros, sobrepasando por primera vez la cifra de 1000 millones.

Características técnicas

Archivo:Eurotunnel schema (empty service)
Vista en sección transversal del túnel a nivel de los túneles de intercomunicación. Estos túneles (C) existen cada 375 m. Los conductos de alivio de la presión de aire (D), presentes cada 250 m, permiten que el aire circule. El túnel de en medio (B) es un túnel de servicio. Los túneles A son por donde circulan los trenes normales.

El servicio ferroviario a través del Eurotúnel tiene dos variantes: el tren Eurostar, para pasajeros, y el tren Shuttle, que transporta camiones, automóviles y motos. El túnel tiene una longitud de 50,5 km, 39 de ellos submarinos, lo que le hace el segundo túnel submarino más largo del mundo, con una profundidad media de 40 metros, detrás del Túnel Seikan, cuya longitud es de 53 km, a 240 m de profundidad.

El Eurotúnel está formado por tres galerías:

  • Dos túneles de 7,6 m de diámetro reservados para el transporte ferroviario, uno de ida y otro de vuelta (A).
  • Una galería de servicios de 4,8 m, preparada para la circulación de vehículos eléctricos (B).

Estas tres galerías están unidas cada 375 m por otras galerías transversales auxiliares y de mantenimiento (C) y (D), que permiten que haya una corriente de aire para disminuir la presión, evitando así también la propagación del humo en caso de incendio, así como el choque por la resistencia aerodinámica al cruzarse los trenes que circulan a 140 km/h.

Ventajas

  • El tren de alta velocidad Eurostar tarda 2 horas y 20 minutos para ir de Londres a París, y 1 hora y 57 minutos de Londres a Bruselas.
  • Las mercancías se transportan en un tren en vez de camiones o ferris a través del Canal de la Mancha, lo cual está sujeto a posibles condiciones meteorológicas adversas u otros factores.
  • Los automovilistas entran en los trenes de transbordo y pueden permanecer en sus vehículos o pasear mientras el tren cruza el túnel. Los camioneros meten el camión en los vagones, y un minibus les traslada al vagón club, donde tienen asientos y un servicio de comida.
Archivo:Eurotúnel (interior)
Interior de un vagón portacoches.

Existen puertas entre cada vagón que se retiran para permitir la carga y circulación de coches, desde la cola hasta el principio de los trenes, en dos alturas. Estas puertas se cierran en el momento en el que el tren está cargado y se vuelven a abrir para la descarga.

Construcción

Archivo:Channel Tunnel geological profile 1
Perfil geológico a lo largo del túnel según fue construido. En la mayor parte de su longitud, los túneles atraviesan un estrato de creta

Las máquinas tuneladoras utilizadas para excavar el túnel fueron construidas por franceses y británicos. Con una forma cilíndrica, la máquina tuneladora lleva varias cuchillas («dientes») montadas en su parte frontal. Los dientes están hechos de un metal extremadamente duro y al girar van penetrando en el terreno, creando el espacio para que la máquina pueda seguir avanzando. La perforadora empleada en el Eurotúnel tenía 8,78 m de diámetro y 200 m de longitud, con un peso total de 11,000 toneladas. Es capaz de penetrar en muchos tipos de terrenos, desde los blandos a los rocosos, avanzando 20 km sin interrupción.

La creación de túneles requiere una sólida comprensión de la geología y la selección de los mejores estratos de roca a través de los que construirlos. Las características del túnel de la Mancha incluyen:

  • Creta en los acantilados a ambos lados del Canal, sin fallas importantes.
  • Cuatro estratos geológicos, formados por sedimentos marinos de entre 90 y 100 millones de años de antigüedad. Los dos estratos superiores están formados por cretas permeables, por encima de una tercera capa de creta ligeramente permeable y una cuarta capa impermeable de arcilla (del periodo Cretácico inferior). Entre estos dos últimos estratos, se sitúa una fina capa de arena calcárea y gluconítica.
  • La capa de creta azul (en francés, "craie bleue") de entre 25 y 30 m de espesor localizada en el tercio inferior más bajo de este material, era a priori el estrato más adecuado del lecho del Canal para excavar un túnel. Se trata de un material relativamente fácil de perforar, que requiere un mínimo sostenimiento, y con un contenido de arcilla del 30-40 % que le proporciona impermeabilidad al agua subterránea.

La profundidad media del lecho del Canal es de 54 m, con un máximo de 180 m. En la zona del túnel no se superaban los 70 m, de forma que la profundidad máxima de la rasante del túnel con respecto al nivel del mar es de 107,3 metros.

Sociedad concesionaria

Archivo:EnglishChannel (Lithuanian)
Ubicación y conexiones
Eurotúnel
Leyenda
High Speed 1
hacia Ashford International
South Eastern main line
hacia Ashford International
Paso a nivel de Dollands Moor
CC┇CA cambio de corriente
Haz de vías de carga de Dollands Moor
Viaducto de Balancing Ponds (120 m)
Viaducto de Grange Alders (526 m)
Viaducto de la Línea de Dover
South Eastern main line
hacia Dover Priory
Viaducto Autopista M20 (309 m)
High Speed 1 / Network Rail
Getlink
-1,659 km
Túnel artificial de Cheriton (1010 m)
Folkestone Shuttle Terminal -4,436 km
Folkestone Shuttle Sidings
Cheriton Junction
Carretera de servicio
Boca del túnel en Castle Hill 0 km
Cruce británico 0,478 km
Túnel artificial de Holywell 0,882 km
Shakespeare Cliff Shaft
(Adits A1 & A2)
English Channel
Cruce submarino británico 17,062 km
Reino Unido
Francia
26,988 km
Cruce submarino francés 34,688 km
Manche
Sangatte Shaft
Boca del túnel en Beussingues 50,459 km
Trinchera de Beussingues
Cruce francés
Carretera de servicio
Autopista A16
LGV Nord
hacia Calais-Fréthun & Lille Europe
SNCF┇Getlink
Haz de vías de carga de Fréthun
Cocheras de Coquelles Eurotunnel
Lille–Fontinettes railway
hacia Les Fontinettes
Calais Shuttle Terminal Eurotunnel Shuttle 57,795 km
Distancias desde la entrada al túnel en Castle Hill
Distancias a los lazos de las terminales

La construcción del túnel fue financiada por sociedades privadas, sin intervención estatal, a cambio de la concesión de su explotación hasta 2052. Un estudio realizado en 1984 por bancos franceses y británicos consideraba viable el proyecto. El gobierno británico, dirigido por Margaret Thatcher, se opuso a la financiación pública del proyecto, postura acordada con el gobierno francés en el Tratado de Canterbury.

El coste fue de 16 000 millones de euros. Las dificultades de coordinación entre empresas contratadas y subcontratadas y la dificultad técnica del proyecto elevaron considerablemente los costes.

Eurotunnel es una sociedad privada concesionaria del proyecto. Gestiona el transporte ferroviario, cobrando peaje a las compañías ferroviarias que utilizan el túnel y explotando con sus propios medios el tráfico de mercancías y pasajeros. La demanda ha sido menor de lo previsto debido, principalmente, a las compañías aéreas de bajo coste. Sobre una previsión de 30 millones de viajeros y 15 millones de toneladas anuales de mercancías, en 2013 se transportaron 18,8 millones de viajeros y 19 millones de toneladas de mercancías, contando los trenes (10,1 y 1,3, respectivamente) y los transbordadores .

Entrada de otros operadores

Tras el cambio de la normativa de seguridad por parte de la Channel Tunnel Safety Authority (CTSA) para trenes de viajeros en el Eurotúnel, discutida (16/11/2009) con los fabricantes y operadores, esta otorgó en junio de 2013 a la operadora alemana DB la Parte B del Certificado de Seguridad, que reconoce que se dispone de un Sistema de Gestión de Seguridad que satisface la normativa comunitaria para este tramo, es decir, que cumple los trámites de seguridad y organización, lo cual faculta a DB a poner servicios por el Eurotúnel con cualquier material homologado. Esto no tiene nada que ver con la supuesta homologación de los trenes Velaro D ya que, además, las pruebas de evacuación en el Eurotúnel, realizadas en octubre de 2010, se llevaron a cabo con un ICE 3M, el mismo que fue expuesto en la estación londinense de St. Pancras. La Parte A del certificado confirma que la Empresa Ferroviaria dispone de un Sistema de Gestión de Seguridad que satisface las normas y requisitos europeos y nacionales, de forma armonizada en el conjunto del sistema ferroviario europeo; mientras que la Parte B confirma la aplicación de dicho Sistema de Gestión de Seguridad para circular por una determinada infraestructura (un recorrido punto a punto por una línea). El Certificado tiene una validez de cinco años, renovable por periodos sucesivos iguales, siempre que se cumplan las condiciones normativas exigidas para su otorgamiento.

Posteriormente, la UKBA (The UK Border Agency) explicó que no habrá controles fuera de los actuales (Lille, París y Bruselas), y que no le gusta la sugerencia de DB de que los controles se hagan a bordo de los trenes. Por su parte, SNCF está doblando la capacidad de la zona de control de pasaportes en la estación de Lille-Europe. Tras estas noticias, además de las dificultades para homologar los Velaro D incluso en Alemania, DB ha aparcado sus planes para llegar a Londres, al menos en esta década.

Eurostar anunció un servicio hasta Marsella para 2015 que requerirá una parada de 1h 43m en Lille (sentido Londres) para el control de equipajes y pasaportes.

Volumen de tráfico

Archivo:Chunnel traffic
Gráfico que muestra la evolución de los distintos tipos de tráfico.
Año
Cantidades (en miles)
Viajeros Toneladas Coches Autocares Camiones Estimado En lanzadera Total Total Trenes
1995 2.920 1.350 1.223 23 391 3.987 5.082 6.907 6.432
1996 4.995 2.784 2.077 58 519 7.475 6.747 12.470 9.531
1997 6.004 2.925 2.319 65 256 8.344 3.327 14.348 6.252
1998 6.308 3.141 3.351 96 705 12.173 9.161 18.481 12.302
1999 6.593 2.865 3.260 82 839 11.392 10.904 17.985 13.769
2000 7.130 2.947 2.784 79 1.133 10.092 14.731 17.222 17.678
2001 6.947 2.447 2.530 75 1.198 9.293 15.571 16.240 18.018
2002 6.603 1.464 2.336 72 1.231 8.669 16.004 15.272 17.468
2003 6.315 1.744 2.279 72 1.285 8.527 16.703 14.842 18.447
2004 7.277 1.889 2.101 63 1.281 7.752 16.656 15.028 18.545
2005 7.454 1.588 2.047 77 1.309 8.149 17.014 15.604 18.602
2006 7.858 1.569 2.022 67 1.296 7.695 16.851 15.553 18.421
2007 8.261 1.214 2.142 65 1.415 7.925 18.391 16.186 19.605
2008 9.113 1.239 1.907 56 1.254 6.964 16.306 16.078 17.545 2.718
2009 9.220 1.181 1.917 55 769 6.941 10.000 16.161 11.181
2010 9.529 1.128 2.125 57 1.089 7.542 14.158 17.071 15.286
2011 9.680 1.325 2.263 56 1.263 7.873 16.423 17.553 17.748 2.388
2012 9.912 1.227 2.424 59 1.465 8.391 19.043 18.303 20.271 2.325
2013 10.133 1.364 2.481 65 1.363 8.749 17.717 18.882 19.081 2.547
2014 10.398 1.648 2.572 63 1.440 8.922 18.723 19.320 20.371 2.900
2015 10.399 1.421 2.557 58 1.484 8.702 19.289 19.101 20.709 2.421
Total 163.050 38.462 48.717 1.364 22.985 175.558 298.801 338.608 337.262

Fuente: Eurotunnel

La primera columna representa el número de viajeros en trenes Eurostar, la sexta y la séptima columna representan una estimación oficial sobre el transporte en trenes lanzadera.

Incidentes por incendios

Varios son los incidentes de esta naturaleza que han ocurrido en el Eurotúnel. Desde su inauguración se han producido cuatro incendios:

  • El primero ocurrió en noviembre de 1996, cuando un camión se incendió provocando el corte del túnel durante varios meses.
  • El segundo de ellos tuvo lugar en agosto de 2006, por el mismo motivo, pero esta vez sin causar daño alguno.
  • Otro se produjo el 11 de septiembre de 2008, por un tren de carga incendiado, interrumpiendo todo el tráfico y el servicio de pasajeros.
  • Finalmente, el último de los incendios conocidos hasta el momento se produjo el 17 de enero de 2015, cuando un camión se incendió en el extremo francés del túnel. El accidente obligó a cerrar el Eurotúnel todo el día.
