Dibujo técnico para niños
El dibujo técnico es un sistema de representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar su futura construcción y mantenimiento. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre el papel u otros soportes planos.
La representación gráfica se basa en la geometría descriptiva y utiliza las proyecciones ortogonales para dibujar las distintas vistas de un objeto.
Los objetos, piezas, máquinas, edificios, planos urbanos, entre otros , se suelen representar en planta (vista superior, vista de techo, planta de piso, cubierta, entre otros ), alzado (vista frontal o anterior) y lateral (acotaciones); son necesarias un mínimo de dos proyecciones (vistas del objeto) para aportar información útil del objeto, dependiendo esto de la complejidad del mismo. Las vistas mencionadas de acuerdo al sistema ortogonal se llaman fundamentales por pertenecer al triedro fundamental, este triedro lo conforman el plano anterior, superior y lateral.
Con el objetivo de unificar el lenguaje del dibujo técnico se establecieron normativas aprobadas internacionalmente, pero cada país tiene su organismo nacional de normalización para el estudio y aprobación de las diferentes Normas (en Argentina es IRAM la única organización que realiza esta tarea). Aplicando estas normativas cualquier plano podrá ser interpretado por cualquier profesional del área correspondiente.
Contenido
Características
Formas de expresión
El dibujo técnico engloba trabajos como bosquejo y/o croquis, esquemas, diagramas, planos eléctricos y electrónicos, representaciones de todo tipo de elementos mecánicos, planos de arquitectura, urbanismo, etc, resueltos mediante el auxilio de conceptos geométricos, donde son aplicadas las matemáticas, la geometría euclidiana, diversos tipos de perspectivas, escalas, entre otros.
Medios y soportes
El dibujo puede ser plasmado en una gran variedad de materiales, como son diversos tipos de papel, lienzo o acetato (mylar); también puede proyectarse en pantalla, mostrarse en monitor, recrear animaciones gráficas de sus volúmenes, entre otros.
Útiles e instrumentos
Para realizar el dibujo técnico se emplean diversos útiles o instrumentos: reglas de varios tipos, compases, lápices, escuadras, cartabón, tiralíneas, rotuladores, etc. Actualmente, se utiliza con preferencia la informática, en su vertiente de diseño asistido mediante programas (CAD, 3D, vectorial, etcétera) con resultados óptimos y en continuo proceso de mejora.
Tipos de dibujo técnico
Con el desarrollo industrial y los avances tecnológicos el dibujo ha aumentado su campo de acción, los principales son:
Dibujo arquitectónico
El dibujo arquitectónico abarca una gama de representaciones gráficas con las cuales se realizan los planos para la construcción de edificios, casas, quintas, autopistas, iglesias, fábricas y puentes entre otros. Se dibuja el proyecto con instrumentos precisos, con sus respectivos detalles, ajuste y correcciones, donde aparecen los planos de planta, fachadas, secciones, perspectivas, fundaciones, columnas, detalles y otros.
Dibujo mecánico

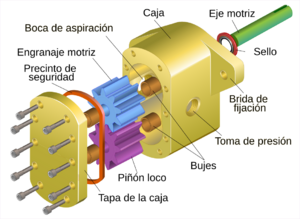

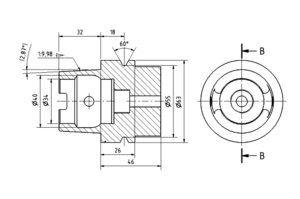

El dibujo mecánico se emplea en la elaboración de planos para la representación de piezas o partes de máquinas, maquinarias , vehículos como grúas, motos, aviones, helicópteros e industriales. El campo comercial, donde la aplicación práctica de los dibujos de ingeniería adopta la forma de dibujos de trabajo, es importante tener en cuenta un amplio conocimiento de los que son los elementos de máquinas, su fabricación y la representación gráfica de cada uno de ellos. Siempre será necesario, que las partes o elementos que ensamblan unas máquinas se puedan mostrar con facilidad al fabricante y al consumidor, y poder mostrarle con claridad cada una de sus características esenciales y las normas a seguir.
Dibujo eléctrico
Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una industria, oficina o vivienda que requiera de electricidad.
Dibujo geológico
El dibujo geológico se emplea en geografía y en geología, en él se representan las diversas capas de la tierra empleando una simbología y da a conocer los minerales contenidos en cada capa. Se usa mucho en minería y en exploraciones de yacimientos petrolíferos.
Dibujo topográfico
Es el dibujo técnico que tiene por objeto representar en un plano las características de un terreno, tales como: el relieve, la altura a diferentes niveles, entre otros. El dibujo topográfico nos representa gráficamente las características de una determinada extensión de terreno, mediante signos convencionalmente establecidos. Nos muestra los accidentes naturales y artificiales, cotas o medidas, curvas horizontales o curvas de niveles.
Dibujo urbanístico
Este tipo de dibujo se emplea en la organización de ciudades: en la ubicación de centros urbanos, zonas industriales, bulevares, calles, avenidas, jardines, autopistas, zonas recreativas entre otros. Se dibujan anteproyectos, proyectos, planos de conjunto, planos de pormenor entre otros.
Dibujo técnico de las instalaciones sanitarias
Tiene por finalidad representar el posicionamiento de cada una de las piezas sanitarias: ducha, lavamanos, retrete, etc. Incluyendo la ubicación de las tuberías internas o externas.
En los planos de instalaciones sanitarias se utilizan diferentes colores normalizados para indicar si se trata de cañerías (tuberías), artefactos o elementos de cloaca, pluvial, ventilación, agua caliente o fría.
También en los cortes se puede observar las pendientes de las cañerías, profundidades, alturas o distancias a planos de referencias.
Dibujo técnico electrónico
Se relaciona con la representación de esquemas y diagramas de circuitos electrónicos de circulación de corriente de poca intensidad tales como radios, televisores, computadoras, entre otros.
Dibujo técnico de construcciones metálicas
Rama del dibujo que se utiliza en el diseño de puentes, galpones, astilleros, herrería en general.
Dibujo técnico cartográfico
Es el empleado en cartografía, topografía y otras representaciones de entornos de gran extensión.
Formato de papel
Para plasmar los dibujos en un soporte físico se utilizan formatos de papel de dimensiones normalizadas. Las más utilizadas son la serie A de la norma ISO, cuyos principales tamaños son (medidas en milímetros):
-
A0 - 841 x 1189 mm A1 - 594 x 841 mm A2 - 420 x 594 mm A3 - 297 x 420 mm A4 - 210 x 297 mm A5 - 148 x 210 mm A6 - 105 x 148 mm A7 - 74 x 105 mm A8 - 52 x 74 mm A9 - 37 x 52 mm A10 - 26 x 37 mm
Sistemas de proyección
El dibujo técnico representa los objetos sobre un plano mediante diferentes sistemas de proyección:
- Proyección central: abarca los tipos de proyección en los cuales ninguna cara del objeto es paralela o perpendicular al plano de proyección:
- Perspectiva cónica
- Proyecciones paralelas: son aquellas en las cuales las líneas de proyección son paralelas entre sí:
- Proyecciones ortogonales:
- Perspectiva axonométrica
- Perspectiva isométrica
- Perspectiva dimetrica
- Perspectiva trimétrica
- Proyecciones oblicuas
- Perspectiva caballera
- Perspectiva militar
Líneas en el dibujo técnico
La línea en el dibujo técnico es una entidad fundamental o quizás la más importante de este. Se utiliza para ayudar a ilustrar y describir la forma de objetos. Los principales tipos de líneas usados en dibujo técnico son los siguientes:
- Línea oculta: se usa para mostrar superficies, bordes o esquinas de objetos que están ocultas a la vista, y generalmente se representan por líneas segmentadas
- Línea central o de centro: llamada también línea de eje, su función es mostrar centros de cavidades y características simétricas
- Líneas de simetría: al igual que la línea de centro se usa para delimitar la mitad de una pieza simétrica pero con la diferencia que en esta solo se colocará cuando se dibujan vistas parciales de dichas piezas y se identifica por tener dos líneas paralelas.
- Línea de dimensión: forma parte de las líneas de acotación de un objeto
- Líneas guía: indican la parte de un objeto a la que hace referencia una nota
- Línea de ruptura: se utiliza cuando se desea acortar la representación de una pieza larga
- Línea de corte plano: se utiliza para indicar donde se realizó un corte imaginario
- Línea de sección: se utiliza para indicar la superficie en la vista de una sección
- Línea virtual: también llamadas líneas fantasma, son líneas imaginarias ocupadas para indicar posiciones diferentes de un mismo objeto con movimiento.
