Falcon 9
Spaceflight SSO-A Mission (45257570925).jpg
Falcon 9 Block 5 despegando desde Vandenberg para la misión SSO-A en diciembre de 2018.
Características
Funcionalidad Sistema de lanzamiento orbital reutilizable
Fabricante SpaceX
País de origen Bandera de Estados Unidos Estados Unidos
Coste por lanzamiento Desechable: $62M
Reutilizable: $56M (planeado $43M) (2024)
Medidas
Altura 70 m
Masa 549 054 kg
Etapas 2
Capacidades
Carga útil a OTB Desechable: 22.800 kg
Carga útil a OTG Desechable: 8.300 kg
Reutilizable: 5.500 kg
Historial de lanzamiento
Estado Activo (Full Thrust Block 5)
Lugar de lanzamiento Cabo Cañaveral SLC-40 Base Vandenberg SLC-4E Centro Espacial Kennedy LC-39A
Vuelo inaugural v1.0: 4 de junio de 2010
v1.1: 29 de septiembre de 2013
FT: 22 de diciembre de 2015
B4: 14 de agosto de 2017
B5: 11 de mayo de 2018
Primera etapa
Motores 9 Merlin 1D+
Empuje 7.607 kN (n. m.)
8.227 kN (vacío)
Impulso específico ??
Tiempo de quemado 162 segundos
Propelente LOX/RP-1 densificados
Segunda etapa
Motores 1 Merlin 1D+ Vacuum
Empuje 934 kN
Impulso específico 348 s
Tiempo de quemado 397 segundos
Propelente LOX/RP-1 densificados

El Falcon 9 (español: "halcón," a nueve motores) es un vehículo de lanzamiento parcialmente reutilizable de dos etapas diseñado y fabricado por SpaceX. Usa como propelentes queroseno para cohetes (RP-1) densificado y oxígeno líquido (LOX). Su versión actual, el Falcon 9 Block 5, tiene una carga útil aproximada de 22.800 kg a órbita baja terrestre y de aproximadamente 8.300 kg a órbita de transferencia geosíncrona. La primera etapa es capaz de aterrizar para ser reutilizada en nuevas misiones, ya sea volviendo a tierra o sobre una nave dron.

Mediante este cohete, SpaceX ofrece servicios como lanzamiento de satélites, y transporte de carga a la Estación Espacial Internacional (ISS). En el año 2020 transportó por primera vez astronautas a la ISS junto con su nueva nave Crew Dragon, y en el año mismo empezó el servicio regular.

El primer lanzamiento (F9 v1.0) ocurrió el 4 de junio de 2010 a las 18:45 UTC desde el Complejo de lanzamiento espacial 40 de Cabo Cañaveral llevando una maqueta de la cápsula Dragon.

El Falcon 9 es el lanzador de la nave Dragon. La combinación ganó dos contratos de Commercial Resupply Services (CRS) de la NASA para abastecer a la Estación Espacial Internacional desde 2012 hasta 2024.

Su nombre proviene del Millenium Falcon, y del hecho que su primera etapa está equipada con 9 motores.

Se ubica en la categoría de lanzador mediano. La primera etapa posee 9 motores Merlin 1D+. Sus versiones anteriores fueron la v1.0 (2010-2013), la v1.1 (2013-2016), y las Full Thrust block 3 y 4 (2016-2018). La versión actualmente utilizada es conocida como Falcon 9 Block 5, volando por primera vez el 11 de mayo de 2018.

Lanzador reutilizable

Con el objetivo de reducir drásticamente los costos de las misiones espaciales, uno de los objetivos del Falcon 9 es que sea reutilizable. En abril de 2015 por primera vez se logró que el vehículo de lanzamiento aterrizara pero la velocidad de aterrizaje fue muy alta y el impacto del aterrizaje dañó el lanzador. En junio de 2015, una falla catastrófica hizo que el lanzador y su carga se destruyesen poco después del lanzamiento. Finalmente, en diciembre de 2015, un vehículo de lanzamiento logró por primera vez en la historia aterrizar de regreso luego de poner en órbita 11 satélites de comunicación. El costo de un lanzador es de 60 millones de dólares de los cuales 200.000 son el costo del combustible, de manera que con la reutilización, el costo de un lanzamiento podría reducirse entre 10 y 100 veces

El día 8 de abril de 2016 el Falcon 9 que llevaba la cápsula Dragon a la ISS en su octava misión de abastecimiento, logró aterrizar sobre una barca robótica desarrollada por SpaceX.

Diseño

Archivo:Falcon9 rocket family

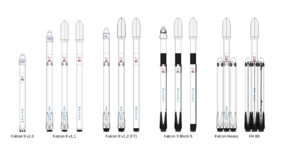

La familia de cohetes Falcon 9. De izquierda a derecha: Falcon 9 v1.0, Falcon 9 v1.1, Falcon 9 v1.2 "Full Thrust" ("Empuje total"), Falcon 9 Block 5 y Falcon Heavy.
Archivo:Pad 39A (20886182720)
Falcon 9 con la Dragon V2

La base del Falcon 9 es un vehículo de lanzamiento impulsado por LOX/RP-1. Su primera etapa está impulsada por nueve motores de cohete Merlin 1D de SpaceX con un empuje de 556 kN al nivel de mar por cada motor, con un empuje total al despegue de unos 5 MN.

El Falcon 9 Heavy consiste en un Falcon 9 estándar con dos etapas iniciales del Falcon 9 adicionales actuando como boosters líquidos adheridos. Este es un concepto similar a los lanzadores EELV y a los cohetes de transporte rusos Angara.

La etapa superior está impulsada por un único motor Merlín modificado para operar en el vacío con un cociente de expansión de 117:1 y un tiempo de quemado nominal de 345 segundos. Para añadir fiabilidad al reinicio, el motor tiene ignitores pirotécnicos dobles redundantes (TEA-TEB).

La sección entre etapas, que conecta la etapa superior y la inferior del Falcon 9, es una estructura compuesta con un núcleo de fibra de carbono y aluminio. La separación de etapas sucede mediante anillos de separación reutilizables y el sistema de empuje es neumático. Las paredes del tanque y la cubierta del Falcon 9 están hechas de una aleación de aluminio-litio. SpaceX usa un tanque soldado mediante soldadura por fricción-agitación, la técnica de soldadura más fuerte y más fiable. El tanque de la segunda etapa del Falcon 9 es simplemente una versión más corta del tanque de la primera etapa y usa en su mayoría los mismos materiales, el mismo utillaje, y las mismas técnicas de fabricación. Esto produce importantes ahorros en el coste de la producción del vehículo.

Como con el vehículo menor de la compañía, el Falcon 1, la secuencia de lanzamiento del Falcon 9 incluye una característica de sujeción que permite iniciar los motores a toda potencia y comprobar los sistemas antes del despegue. Después de que se inicia la primera etapa, el Falcon queda sujetado y este no despega hasta que se confirma que toda la propulsión y los sistemas del vehículo funcionan correctamente. Si se detecta cualquier condición fuera de lo normal se produce automáticamente un apagado y una descarga del propelente.

El Falcon 9 posee ordenadores de vuelo redundantes y sistemas de navegación triples, con un sistema de GPS para inserciones orbitales de mayor precisión.

El Falcon 9 puede ser lanzado desde el SLC-40 de la estación de la Fuerza Aérea de Cabo Cañaveral, el LC-39A en el centro espacial John F. Kennedy y el SLC-4E de la base de la Fuerza Aérea Vandenberg, en California.

Versiones del lanzador

Versión Falcon 9 v1.0 (retirado) Falcon 9 v1.1
Blocks 1-2 (retirados)
Falcon 9 Full Thrust
Blocks 1-4 (retirados)
Falcon 9 Block 5 (activo)
Etapa 1 9 × Merlin 1C 9 × Merlin 1D 9 × Merlin 1D (mejorado) 9 × Merlin 1D (mejorado)
Etapa 2 1 × Merlin 1C Vacuum 1 × Merlin 1D Vacuum 1 × Merlin 1D Vacuum FT 1 × Merlin 1D Vacuum FT
Altura máxima (m) 53 68,4 70 70
Diámetro (m) 3,66 3,66 3,66 3,66
Empuje inicial (kN) 3 807 5 885 6 804 7 600
Masa al despegue (toneladas) 318 506 549 549
Diámetro de cofia (m) N/A 5,2 5,2 5,2
Carga útil a OTB (kg)
(desde Cabo Cañaveral)
8 500–9 000 13 150 22 800 (desechable) ≥ 22 800 (desechable)
≥ 16 800 (reutilizable)
Carga útil a OTG (kg) 3 400 4 850 8 300 (desechable)
~5 300 (reutilizable)
≥ 8 300 (desechable)
≥ 5 800 (reutilizable)
Lanzamientos exitosos / totales 4 / 5 14 / 15 36 / 36 85 / 85

Estadísticas de lanzamientos

Esta sección es una transclusión de Anexo:Lanzamientos de cohetes Falcon 9 y Falcon Heavy#Estadísticas de lanzamientos. Anexo:Lanzamientos de cohetes Falcon 9 y Falcon Heavy

Cohetes similares

Todos estos cohetes son sistemas de lanzamiento pesados (sobre 14 000 kg a OTB y sobre 5000 kg a OTG). La mayoría de ellos usan oxígeno líquido con hidrógeno líquido o queroseno.

Todos estos son vehículos de lanzamiento parcialmente reutilizables

  • Miura 5
  • Electron
