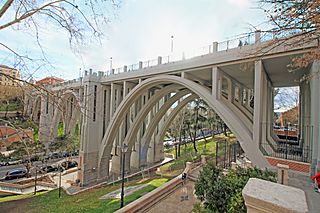

Viaducto de Segovia
Viaducto madrid.JPG
Lado este del viaducto
País España
División Madrid
Localidad Madrid
Construcción 1934–1942
Cruza Calle de Segovia
Vía Calle de Bailén
Cierre 1976–1978
Coordenadas 40°24′50″N 3°42′49″O / 40.41383333, -3.71363889
Altura 23 m
Número de vanos Tres
Longitud del vano 35 m
Arquitectos Francisco Javier Ferrero
Ingenieros José Juan Aracil
Luis Aldaz Muguiro
Tipo Puente de arcos múltiples
Material Hormigón armado pulido
Uso Tráfico y peatonal.
Tráfico Dos carriles.

El viaducto de Segovia o viaducto de la calle Bailén se encuentra en la ciudad española de Madrid. Existió uno anterior, construido en la década de 1930 para sustituir a otro de hierro erigido en 1874. El actual es fruto de numerosas restauraciones realizadas con el objeto de acomodar sus estructuras a la creciente demanda de tráfico. La finalidad del viaducto de Segovia es la prolongación de la calle de Bailén, situada en su parte superior, y salvar el desnivel de la calle de Segovia, que discurre perpendicularmente a sus pies, uniendo la zona del Palacio Real con las Vistillas. Toma su nombre de esta última vía, aunque se le conoce popularmente como «el viaducto».

Historia

En época del reinado de Felipe II el alcázar de Madrid se encontraba situado en una zona elevada sobre una colina, que limitaban, por un lado el río Manzanares, a una cota inferior, y por otra por el tremendo valle que suponía el descenso por la calle Segovia. La calle se asienta sobre un pronunciado barranco, por el que pasaba el cauce del arroyo de San Pedro. Arroyo que nacía en las inmediaciones de la iglesia de San Pedro el Viejo. El aspecto que tenía en sus orígenes quedó reflejado en una ilustración que hizo Antoon Van Den Wijngaerde en el año 1562, donde se puede contemplar el fuerte desnivel que hay en la zona.

La calle que ahora se llama Bailén finalizaba bruscamente en las lindes de las Vistillas, quedando a la suerte de los viandantes tener que realizar el complicado descenso y ascenso para acceder a la zona del Alcázar. El acceso a la calle Segovia se realizaba por una intrincada cuesta a través de las diversas costanillas existentes en la zona. Las ideas urbanísticas de los arquitectos de Felipe II hicieron que la calle Segovia se convirtiera en un importante punto de acceso a la nueva capital, mediante la construcción del puente de Segovia, encargada al arquitecto Juan de Herrera, obras que finalizaron en 1584. Por lo tanto la zona, a finales del siglo XVI, ya era un importante punto de paso a ciudad. En la zona de desnivel que prolongaba Bailén se encontraban las huertas del Manzanares (esta zona era conocida como las huertas del Pozacho o del Lozacho).

El primer viaducto

Archivo:Inauguración del viaducto de la calle Segovia, de Pellicer
Construcción del viaducto original (La Ilustración de Madrid, 1872)

La ciudad fue expandiendo y la necesidad de un viaducto que salvara el fuerte desnivel de la calle Segovia se comenzó a concebir en la época del reinado del primer borbón. La idea inicial partía en el año 1736 por el italiano Juan Bautista Sachetti, uno de los arquitectos que trabajaba en las obras del Palacio Real. El proyecto finalmente no logró ejecutarse. Esta idea de un viaducto se retoma posteriormente durante el gobierno de José Bonaparte (1808-1813), en esta ocasión la motivación urbanística parte de un diseño del arquitecto real Silvestre Pérez, este proyecto fracasa igualmente sin poder materializarse, por falta de recursos monetarios.

Archivo:Viaducto hierro madrid
El primitivo viaducto de hierro y madera en 1874. Al fondo, se observa la Basílica de San Francisco el Grande.

A pesar de no ejecutarse completamente las ideas urbaníticas de Silvestre Pérez, se produce una fuerte remodelación del viario de la zona cercana que implicó la expropiación y el derribo de diferentes edificios de viviendas y religiosos, entre los cuales se encontraba la Iglesia de Santa María de la Almudena, considerada la más antigua de Madrid. Parte de las huertas existentes quedan desaparecidas, y se produce un incremento de edificio de viviendas. Las demoliciones se extendieron hasta el año 1883. El 31 de enero de 1872 se coloca la primera pieza de hierro. El puente había sido construido originariamente en 1874 por el ingeniero municipal Eugenio Barrón Avignón, dentro del proyecto de reforma general basándose en la calle de Bailén, consistente en la creación de una gran avenida que uniese los conjuntos monumentales del Palacio Real y de la Basílica de San Francisco el Grande, siguiendo con mucha aproximación una orientación norte-sur. La obra supuso la urbanización parcial de la morería vieja.

Este primer puente de hierro fue un alarde tecnológico e ingenieril de la época y su popularidad fue mucha debido a la gran luz que tenía el paso. Cruzaba el pavimento de la calle Segovia a una altura de 23 metros y poseía una longitud de 120 metros con sus 13 metros de anchura de tablero. Capaz de aguantar presiones de cuatrocientos kilos por metro cuadrado. El puente fue inaugurado el 13 de octubre de 1874, y tras una vida útil de menos de cincuenta años ya se comenzaba a pensar en la elaboración de otro viaducto debido a su mal estado de conservación. El primitivo viaducto de hierro y madera fue derribado finalmente en 1932, después de haberse realizado en él varias obras de rehabilitación y consolidación en la década de 1920.

Archivo:Viaducto Segovia 1
Alzado y planta del primer viaducto de la calle Segovia según proyecto de Eugenio Barrón Avignón.

El segundo viaducto

Archivo:Vista hacia el oeste desde el viaducto 2017
Vista hacia el oeste desde el viaducto. Al fondo la Casa de Campo.
Archivo:Viaducto de Segovia, Madrid-2009
Las bóvedas viaducto que soportan el tablero.

El mal estado de conservación del viejo viaducto hace que en el año 1931, el gobierno de la Segunda República convoque un concurso para diseñar el viaducto actual; el concurso fue anulado por el Colegio de Arquitectos y vuelto a convocar al año siguiente. El proyecto ganador, de estilo racionalista, fue del arquitecto Francisco Javier Ferrero Llusiá, y de los ingenieros de caminos Luis Aldaz Muguiro y José de Juan-Aracil y Segura. La obra fue concluida en el año 1934. Al concurso se presentaron con sus proyectos técnicos de la talla del ingeniero de caminos Eduardo Torroja, y del arquitecto Secundino Zuazo. El proyecto ganador se caracteriza por empleo de hormigón armado pulido, calado en unos machones de granito.

El viaducto sufrió numerosos desperfectos durante la defensa de Madrid, la cercanía con el frente de batalla hace que impacten numerosos proyectiles de artillería. En 1942 hubo de ser reconstruido ante el estado de deterioro que mostraba por los daños sufridos. Ya en el periodo de posguerra el nuevo viaducto tuvo que ser restaurado, y se inauguró el 28 de marzo de 1942. El tráfico rodado a través de su tablero era muy intenso, la calle Bailén es un eje viario de gran importancia en los años cincuenta y sesenta. El uso intensivo del tráfico hizo que a los veinticinco años comenzaran a aparecer algunas grietas preocupantes en la estructura. El diseño del viaducto se había calculado para la circulación de los tranvías de ejes de trece toneladas idóneos en los años veinte, la demanda y carga estructural de comienzos de los años setenta sobre viaducto eran mucho mayores que los calculados en los años veinte.

El tercer viaducto

Archivo:MADRID VIADUCTO NOCTURNA B 16-1-2007
Vista nocturna del viaducto actual, construido en hormigón.

Las grietas detectadas hacen que se encargue al ingeniero de caminos Florencio del Pozo Frutos un estudio técnico-estructural. En el año 1974, y a la luz de los resultados del estudio técnico se propone ante el Ayuntamiento de Madrid su restauración. Se procede ese mismo año a una reducción del tonelaje de paso, y en 1976 se interrumpe totalmente el tráfico por el viaducto. El tráfico por calle Bailén queda durante un periodo de varios años en la década de los setenta completamente interrumpido. Posteriormente fue restaurado entre 1977 y 1978, tras plantearse la posibilidad de derruirlo y sustituirlo por uno más moderno; finalmente se optó por mantenerlo. La fuerte remodelación mantuvo la forma del segundo viaducto, aumentó la altura dos metros y la luz a casi 200 metros. El tablero más amplio y capaz de soportar un mayor flujo de tráfico.

Archivo:Vista hacia el este desde el viaducto 2017
Vista hacia el este desde el viaducto.

En octubre de 1998, el Ayuntamiento de Madrid instaló diferentes pantallas transparentes de seguridad junto a las barandillas del viaducto. A comienzos del siglo XXI es un viaducto operativo, con tráfico rodado y peatonal.

Descripción

Diseñado para que circulen por él vehículos de gran peso, simultáneamente en ambas direcciones. Posee dos arcenes por el que discurren peatones. El viaducto de Segovia salva un desnivel de 23 m, en su altura máxima. Se trata de una obra civil con influencias de la arquitectura racionalista, su tablero se encuentra soportado por tres arcos de bóvedas de 35 m de luz y cuatro arcos. Está construido en hormigón armado pulido, si bien la base de los pilares aparece recubierta con sillares de granito. El cruce permite la visión de la Casa de Campo, concretamente del lago del que emerge su surtidor.

El Viaducto en la cultura popular madrileña

Lugar desde el que se puede ver la Casa de Campo, concretamente el surtidor existente en el centro del lago. Cualquiera de los tres viaductos que han existido en el lugar han atraído la atención popular. Popularidad que se expresa en coplas, en apariciones en novelas.

El viaducto aparece en algunas películas como Cielo negro (1951) de Manuel Mur Oti, Matador (1985), Tacones lejanos (1991) y Los amantes pasajeros (2013) de Pedro Almodóvar, y La virgen de agosto (2019) de Jonás Trueba.
