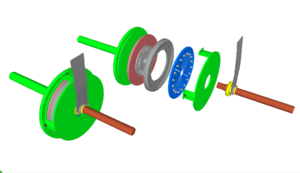

Embrague acoplado/desacoplado.

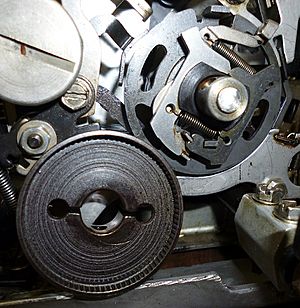

Partes del embrague.

El embrague es un sistema que permite tanto transmitir como interrumpir la transmisión de una energía mecánica a su acción final de manera voluntaria. En un automóvil, por ejemplo, permite al conductor controlar la transmisión del par motor desde el motor hacia las ruedas. En la aplicación más simple, los embragues conectan y desconectan dos ejes giratorios (ejes de transmisión). En estos dispositivos, un eje generalmente se conecta a un motor u otra unidad de potencia (el miembro impulsor), mientras que el otro eje (el miembro impulsado) proporciona potencia de salida para el trabajo. Por lo general, los movimientos involucrados son giratorios, pero también existen embragues lineales.

En un vehículo de motor, el embrague actúa como un enlace mecánico entre el motor y la transmisión, y desconecta brevemente, o separa el motor del sistema de transmisión. Esto desconecta las ruedas de transmisión cada vez que se presiona el pedal del embrague, lo que permite al conductor cambiar de marcha suavemente.

En un taladro controlado por par, por ejemplo, un eje es accionado por un motor y el otro acciona un portabrocas. El embrague conecta los dos ejes para que puedan bloquearse y girar a la misma velocidad (activado), bloqueados pero girando a diferentes velocidades (deslizamiento) o desbloqueados y girando a diferentes velocidades (desactivado).

Funcionamiento

Está constituido por un conjunto de piezas situadas entre el motor y los dispositivos de transmisión, y asegura un número de funciones:

• En posición acoplado (o "embragado") transmite el par motor suministrado por el motor. En un automóvil, cuando el embrague gira, el motor está vinculado a la transmisión.
• En posición desacoplado (o "desembragado") se interrumpe la transmisión. En un automóvil, las ruedas giran libres o están detenidas, y el motor puede continuar girando sin transmitir este par de giro a las ruedas.
• En las posiciones intermedias restablece progresivamente la transmisión de par, mediante rozamiento o fricción.

Si consideramos la ecuación que define la potencia () de un motor:

Símbolo	Nombre	Unidad	Fórmula
	Potencia
	Par motor
	Fuerza media de la biela sobre la muñequilla
	Radio de la muñequilla del cigüeñal
	Revoluciones por minuto del motor	rpm
	Velocidad angular

Según la cual, en la transmisión de fuerza mediante giro (la definición misma de momento de fuerza o par) toda disminución de la velocidad de giro (RPM) implica un aumento de par en la misma proporción. Esta es la razón de ser de las desmultiplicaciones de la caja de cambio y del grupo, reducir la velocidad de giro para ganar par.

Disco de embrague.

Por tanto una disminución a la mitad del régimen del primario con respecto al del motor, implica un aumento al doble del par transmitido al primario, conservándose el producto, o sea la potencia, sin tener en cuenta las pérdidas por calor debidas al rozamiento.

Esto se entiende fácilmente si se imagina intentando subir una cuesta muy pronunciada, hasta el punto de hacer "patinar" el embrague durante un período prolongado: de esta manera se obtiene el par que el motor no puede dar, mediante reducción de su régimen al entrar la fuerza al cambio.

Asimismo, permite moderar los choques mecánicos evitando, por ejemplo, que el motor se detenga o que los componentes de los sistemas se rompan por la brusquedad que se produce entre la inercia de un componente que se encuentra en reposo y la potencia instantánea transmitida por el otro. Y funciona por un accionamiento de una palanca.

Clasificación

Existen diferentes tipos de embrague:

• Según el número de discos
  • hidráulico. No tiene discos. Se utiliza en vehículos industriales.
  • monodisco seco.
  • bidisco seco con mando único;
  • bidisco con mando separado (doble);
  • multidisco húmedo o seco.
  • centrífugo.No tiene discos. Se utiliza por ejemplo en motocicletas y ciclomotores de cambio automático por variador.
• Según el tipo de mando
  • mando mecánico;
  • mando hidráulico;
  • mando neumático;
  • mando eléctrico asistido electrónicamente.

Elementos constitutivos y de funcionamiento

Esquemática de funcionamiento de un embrague a diafragma. A: posición de acoplamiento o "embragado", B: posición de desacople o "desembragado".

El mecanismo del embrague está formado por los componentes siguientes:

• El volante motor 2, atornillado al cigüeñal 1.
• El disco de fricción 3 que gira solidario con el eje de entrada al cambio o "primario" 6 gracias a un estriado.
• El plato de presión 4, que presiona al disco asegurando su adherencia al volante motor 2 cuando el mecanismo está en posición de reposo (embragado).
• Los muelles del mecanismo (en este caso de diafragma), 5 apoyan en el cojinete o "collarín" 7.

Cuando el mando hidráulico (o por cable) del conductor es activado por el conductor, la palanca desplaza al cojinete, el cual empuja al diafragma, que articula sobre los apoyos 9 que a su vez están fijos a la cubierta o tapa 8 , dejando entonces de hacer fuerza con lo que el disco de fricción ya no apoya sobre el volante. El primario 6 queda libre, no recibe par del motor, podemos cambiar de marcha con suavidad. Del mismo modo, si salimos desde parado, acoplaremos el disco de fricción con el pedal tanto más progresivamente cuanto más incremento de par necesitemos en el primario . Por ejemplo en una cuesta muy pronunciada, haremos lo que se llama "  hacer patinar el embrague ».

• 1. Cigüeñal (u otro eje conductor);
• 2. Volante;
• 3. Disco de fricción;
• 4. Plato de presión;
• 5. Muelle o resorte de diafragma;
• 6. Eje primario o conducido;
• 7. cojinete de empuje;
• 8. cubierta o tapa;
• 9. Anillos de apoyo;
• 10. Tornillos de fijación;
• 11. Anillos.

Embrague multidisco

Embrague multidisco en seco en una moto de competición. Se aprecian claramente los muelles.

Componentes de un embrague multidisco: a la izquierda, el tambor y el buje, a la derecha los discos.

Los embragues multidisco funcionan según el mismo principio, solo que se utiliza un "paquete" de discos, unos con dentado externo engrana con el cigüeñal mediante el "tambor" ; los otros, intercalados con los anteriores, con dentado interno engranan con el cambio mediante el "buje". Este paquete de discos en reposo está presionado por una serie de muelles helicoidales, con lo que el tambor y el buje giran solidarios. Su uso está limitado a las motocicletas, ya que el par que transmiten hacia el cambio es mucho más elevado que el que produce el cigüeñal debido a la desmultiplicación primaria, inexistente en el automóvil. Por tanto el acoplamiento ha de ser mucho más progresivo, mejorándose el proceso al estar sumergido en baño de aceite, que absorbe el calentamiento originado por el rozamiento, que se reparte además entre varios discos. Solo las máquinas de competición poseen embrague en seco, de tacto mucho más brusco (ver figura).

Características técnicas

El par que puede transmitir un embrague depende del material de fricción del disco, del área de las superficies en contacto, del diámetro del disco y de la fuerza del o los muelle(s).

Hay casos en que el mecanismo del embrague se sustituye por un convertidor de par hidráulico. Es el sistema de la Transmisión automática.
