Puerto paralelo para niños
Un puerto paralelo es una conexión especial en las computadoras que permite enviar información de forma rápida a otros aparatos, como impresoras. Imagina que es como una autopista con varias vías: en lugar de enviar los datos uno por uno (como en un puerto serie), el puerto paralelo envía varios datos al mismo tiempo, como si muchos coches viajaran juntos en diferentes carriles. Esto hace que la comunicación sea más veloz.
El cable paralelo es el cable físico que conecta el puerto paralelo de tu computadora con el dispositivo externo. Dentro de este cable, hay muchos hilos para que los datos y las señales de control viajen en diferentes direcciones.
A diferencia del puerto paralelo, el puerto serie envía los datos uno por uno, como si fuera un camino de una sola vía.
Contenido
¿Qué es el Puerto Paralelo Centronics?

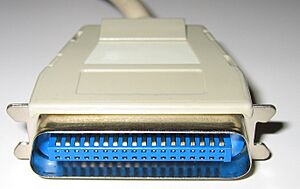

El puerto paralelo más conocido en las computadoras sigue un estándar llamado Centronics. Este puerto tiene un "camino" principal de 8 bits para los datos, lo que significa que puede enviar 8 piezas de información a la vez. Además, tiene otras líneas para controlar la comunicación.
Las características eléctricas de este puerto son importantes para que los dispositivos se entiendan:
- Cuando el puerto envía una señal "alta", usa 3.3 o 5 Voltios.
- Cuando envía una señal "baja", usa 0 Voltios.
- Puede enviar una corriente máxima de 2.6 miliAmperios.
- Puede recibir una corriente máxima de 24 miliAmperios.
Los sistemas operativos como DOS (y otros similares) le daban nombres a estos puertos, como LPT1, LPT2, y así sucesivamente. "LPT" significa "Line Print Terminal", que se refiere a los dispositivos de impresión. Los sistemas tipo Unix los llamaban de otra manera, como /dev/lp0 o /dev/parport0.
Aquí puedes ver las direcciones que usaban los primeros puertos para comunicarse con la computadora:
| Nombre del puerto | Interrupción # | Dirección de inicio E/S | Dirección final de E/S |
|---|---|---|---|
| LPT1 | IRQ 7 | 0x378 | 0x37f |
| LPT2 | IRQ 5 | 0x278 | 0x27f |
| LPT3 | IRQ 7 | 0x3bc | 0x3bf |
El puerto paralelo tiene tres partes principales que ayudan a controlar la información:
- El registro de control: Es como un pequeño panel de control que envía y recibe 4 bits de información.
- El registro de estado: Recibe 5 bits de información para saber qué está pasando con el dispositivo conectado.
- El registro de datos: Es el más importante, ya que envía y recibe los 8 bits de datos principales.

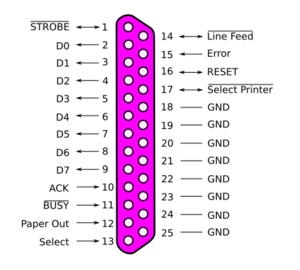

Pines del Conector DB25
Los puertos paralelos suelen usar un conector llamado DB25, que tiene 25 pines (pequeñas patitas de metal). Cada pin tiene una función específica para enviar o recibir señales.
| Pin No (DB25) | Pin No (36 pin) | Nombre de la señal | Dirección | Registro - bit | Invertidas |
|---|---|---|---|---|---|
| 1 | 1 | Strobe | E/S | Control-0 | Si |
| 2 | 2 | Data0 | Salida | Data-0 | No |
| 3 | 3 | Data1 | Salida | Data-1 | No |
| 4 | 4 | Data2 | Salida | Data-2 | No |
| 5 | 5 | Data3 | Salida | Data-3 | No |
| 6 | 6 | Data4 | Salida | Data-4 | No |
| 7 | 7 | Data5 | Salida | Data-5 | No |
| 8 | 8 | Data6 | Salida | Data-6 | No |
| 9 | 9 | Data7 | Salida | Data-7 | No |
| 10 | 10 | Ack | Entrada | Status-6 | No |
| 11 | 11 | Busy | Entrada | Status-7 | Si |
| 12 | 12 | Paper-Out | Entrada | Status-5 | No |
| 13 | 13 | Select | Entrada | Status-4 | No |
| 14 | 14 | Linefeed | E/S | Control-1 | Si |
| 15 | 15 | Error | Entrada | Status-3 | No |
| 16 | 16 | Reset | E/S | Control-2 | No |
| 17 | 17 | Select-Printer | E/S | Control-3 | Si |
| 18-25 | 18-25 | Tierra | - | - | - |
Algunas de estas señales están "invertidas", lo que significa que su valor "verdadero" se activa con un nivel de voltaje bajo, y no con uno alto.
Otros Puertos Paralelos Importantes
Puerto Paralelo IDE (PATA)

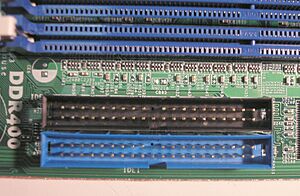

Otro tipo de puerto paralelo muy usado en las computadoras es el puerto IDE, también conocido como PATA (Parallel ATA). Este puerto se utilizaba para conectar discos duros, unidades de CD-ROM o DVD, y otros dispositivos de almacenamiento a la placa base de la computadora.
Puerto Paralelo SCSI
También existe el puerto paralelo SCSI (Small Computer System Interface), que fue muy popular en computadoras Apple y también se usó en algunas PC y Commodore Amiga. Este puerto permitía conectar varios dispositivos en cadena, como discos duros, escáneres y grabadoras.
