Periscopio para niños
a Objetivo
b Lente de campo
c Lentes para colocar imagen derecha
d Ocular
e Lente ojo del observador
f Prisma óptico de ángulo recto
g Sistema de prismas para colocar imagen derecha
Un periscopio (etim. del griego peri- y -scopio, περισκοπεῖν, «mirar en torno») es un instrumento para la observación desde una posición oculta.
Sarah Mather (inventora estadounidense) fue la inventora del telescopio submarino que terminaría siendo el precursor del periscopio y el registro de su primera patente data de 1845. En un principio el invento se usaba para examinar el fondo marino desde una embarcación en la superficie, que sería una utilidad contraria a la que se le acabó dando al periscopio.
En su forma sencilla es un tubo con un juego de espejos en los extremos, paralelos y en un ángulo de 45º respecto a la línea que los une. Se puede usar para ver sobre la cabeza de la gente en una multitud. Esta forma de periscopio, con la adición de simples lentes, fue usado para propósitos de observación en trincheras durante la Primera Guerra Mundial.
Los periscopios más complejos usan prismas en vez de espejos, y disponen de aumentos.
Contenido

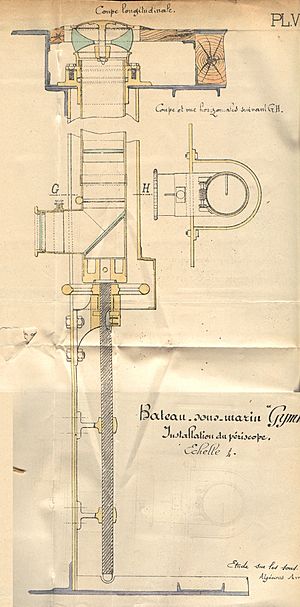

Estructura y funcionalidad
La estructura básica de un periscopio consiste en un tubo con espejos o prismas dispuestos en ambas aberturas. Estos rayos de luz directa que corren perpendiculares hacia la tubería que luego recorren y salen de ella de nuevo, se desplazan paralelos a la dirección de incidencia original. Un observador que mira por la abertura inferior de un periscopio tiene la impresión de mirar los alrededores desde más arriba. Los espejos están dispuestos en un ángulo de 45° [1] con respecto al haz de luz entrante y saliente, lo que provoca una desviación en ángulo recto. La reflectancia de las superficies de los espejos metalizados se considera imperfecta y continúa deteriorándose a lo largo de los meses. losLas superficies diagonales totalmente reflectantes de los prismas, por otro lado, tienen un mejor y más duradero grado de reflexión y se utilizan con preferencia.
Esta estructura simple conduce a un campo de visión que es demasiado pequeño para periscopios más largos. Los periscopios equipados con sistemas de lentes pueden expandir el campo de visión muchas veces con una lente de campo adecuada .
Dos de estos periscopios se muestran esquemáticamente en las figuras adjuntas. La disposición de las lentes corresponde en principio a la de un telescopio con escaso aumento. A menudo se elige un factor de aumento de 1,5 que por razones psicológicas da la impresión de un aumento natural de 1. Dado que la imagen siempre parece estar rotada 180° en sistemas de telescopios simples, se usa un prisma inversor (g) o una lente inversora [2] (c) para invertir la imagen, como en binoculares o telescopios para observación terrestre .
En el caso de los periscopios del segundo tipo, se puede disponer un par de lentes de montaje (c 1 y c 2 ) de tal manera que la trayectoria del haz entre ellos sea paralela. Esto permite cambiar la longitud entre c 1 y c 2 en un amplio rango sin influir en la imagen (por ejemplo, para diferentes alturas de un periscopio submarino).
Si la segunda lente de campo (c 3 / b 2 ) se coloca ligeramente por encima de la imagen intermedia (de ese modo asume parte de la tarea de la lente de erección), hay espacio para una cruz en la ubicación de la imagen intermedia, que aparece como una vista en la imagen. Puede iluminarse lateralmente para observaciones nocturnas.
Periscopios de vehículos blindados
Los tanques y los vehículos blindados utilizan periscopios: permiten a los conductores, comandantes de tanques y otros ocupantes del vehículo inspeccionar su situación a través del techo del vehículo. Antes de los periscopios, se cortaron ranuras de visión directa en la armadura para que los ocupantes pudieran ver. Los periscopios permiten ver el exterior del vehículo sin necesidad de cortar estas aberturas de visión más débiles en el blindaje frontal y lateral, protegiendo mejor el vehículo y los ocupantes.
Un protectoscopio es un dispositivo de visión periscópica relacionado diseñado para proporcionar una ventana en una placa blindada, similar a una rendija de visión directa. Un periscopio compacto dentro del protectoscopio permite tapar la rendija de visión con una placa blindada espaciada. Esto evita un punto de entrada potencial para el fuego de armas pequeñas, con solo una pequeña diferencia en la altura de visión, pero aún requiere que se corte la armadura.
En el contexto de los vehículos de combate blindados, como los tanques, un dispositivo de visión periscópica también puede denominarse episcopio. En este contexto, un periscopio se refiere a un dispositivo que puede girar para proporcionar un campo de visión más amplio (o se fija en un conjunto que puede hacerlo), mientras que un episcopio se fija en su posición.
Los periscopios también se pueden denominar en jerga, por ejemplo, "shufti-scope".
Periscopios de 360 grados de Gundlach y Vickers
Un desarrollo importante, el periscopio giratorio de Gundlach, incorporó una parte superior giratoria con un prisma adicional seleccionable que invirtió la vista. Esto permitió al comandante de un tanque obtener un campo de visión de 360 grados sin mover su asiento, incluida la visión trasera al activar el prisma adicional. Este diseño, patentado por Rudolf Gundlach en 1936, se utilizó por primera vez en el tanque ligero polaco 7-TP (producido entre 1935 y 1939).
Como parte de la cooperación militar polaco-británica anterior a la Segunda Guerra Mundial, la patente se vendió a Vickers-Armstrong, donde se desarrolló aún más para su uso en tanques británicos, incluidos los modelos Crusader, Churchill, Valentine y Cromwell como el periscopio de tanque Vickers MK.IV.
La tecnología Gundlach-Vickers se compartió con el ejército estadounidense para su uso en sus tanques, incluido el M4 Sherman, construido para cumplir con los requisitos conjuntos británicos y estadounidenses. Esto resultó en la controversia de la posguerra a través de acciones legales: "Después de la Segunda Guerra Mundial y una larga batalla judicial, en 1947 él, Rudolf Gundlach, recibió un gran pago por su patente de periscopio de algunos de sus productores".
La URSS también copió el diseño y lo utilizó ampliamente en sus tanques, incluidos el T-34 y el T-70. Las copias se basaron en vehículos británicos Lend-Lease y muchas partes siguen siendo intercambiables. Alemania también lo hizo y utilizó copias.
Miras de armas periscópicas
Las miras periscópicas también se introdujeron durante la Segunda Guerra Mundial. En el uso británico, el periscopio Vickers se proporcionó con líneas de visión, lo que permite que los prismas delanteros y traseros se alineen directamente para obtener una dirección precisa. En tanques posteriores como el Churchill y Cromwell, un episcopio marcado de manera similar proporcionó un mecanismo de observación de respaldo alineado con una mira de paleta en el techo de la torreta.
Más tarde, los tanques Sherman construidos en Estados Unidos y los tanques Centurion y Charioteer británicos reemplazaron la mira telescópica principal con una verdadera mira periscópica en el papel principal. La mira periscópica estaba vinculada al arma en sí, lo que permite capturar la elevación (la rotación se fija como parte de la torreta giratoria). Las miras formaban parte del periscopio general, proporcionando al artillero una mayor visión general de la que antes era posible con la mira telescópica.
Periscopios AFV especializados modernos
En el uso moderno, los periscopios especializados también pueden proporcionar visión nocturna. El periscopio de imagen integrado (EIP) diseñado y patentado por Kent Periscopes proporciona la funcionalidad de periscopio de visión unitaria estándar para una visualización diurna normal de los alrededores del vehículo, además de la capacidad de mostrar imágenes digitales de una variedad de sensores y cámaras en el vehículo (incluidas las térmicas y con poca luz ) de modo que la imagen resultante aparezca "incrustada" internamente dentro de la unidad y proyectada en posiciones de visualización cómodas.
