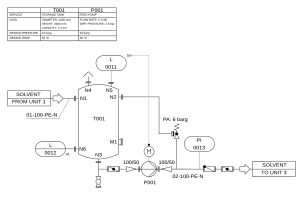

Un DTI muestra cómo fluyen los líquidos en las tuberías, los equipos y los instrumentos.

Un diagrama de tuberías e instrumentación (DTI), también conocido por sus siglas en inglés P&ID (Piping and Instrumentation Diagram), es un tipo de dibujo técnico. Este diagrama especial muestra cómo se conectan las tuberías en una fábrica o planta, qué equipos están instalados y qué instrumentos se usan para controlar todo el proceso. Es como un mapa detallado de cómo funciona una parte de la industria.

¿Qué es un Diagrama de Tuberías e Instrumentación (DTI)?

Un DTI es un plano muy importante que usan los ingenieros. Sirve para diseñar, construir y operar instalaciones donde se procesan materiales. Imagina que quieres construir una fábrica de jugos. Necesitarías un DTI para saber dónde va cada tubería, cada bomba y cada sensor de temperatura.

Este tipo de diagrama usa un conjunto de símbolos estándar. Estos símbolos son como un lenguaje secreto que todos los ingenieros entienden. La mayoría de los símbolos se basan en una norma llamada ISA S5.1, creada por la Sociedad de Sistemas de Instrumentación y Automatización.

¿Para qué se usa un DTI?

Los DTI son esenciales en muchas industrias, como la química, la petrolera o la alimentaria. Su función principal es ser un esquema detallado para el diseño de sistemas de control de procesos.

Un DTI te muestra:

  • Los detalles clave de las tuberías y los instrumentos importantes.
  • Cómo funcionan los sistemas de control y seguridad.
  • Los requisitos de seguridad y las normas que deben cumplirse.
  • Información útil para poner en marcha y operar la planta.

¿Qué información encuentras en un DTI?

Un DTI contiene mucha información importante para entender un proceso industrial. Aquí te mostramos algunos de los elementos que puedes encontrar:

  • Los nombres y números de todos los instrumentos y equipos mecánicos.
  • Todas las válvulas y cómo se identifican.
  • Las tuberías, su tamaño y el tipo de material.
  • Otros elementos pequeños pero importantes, como las salidas de aire o los desagües.
  • Las líneas que se usan para el arranque o el vaciado de los sistemas.
  • La dirección en la que fluyen los materiales dentro de las tuberías.
  • Referencias a cómo se conectan diferentes partes del sistema.
  • Las entradas y salidas de los sistemas de control.
  • Cómo se conectan los sistemas de control por computadora.
  • La identificación de las partes o subsistemas que fueron hechos por otras empresas.

Símbolos Comunes en los DTI

Los DTI utilizan símbolos gráficos para representar los diferentes equipos y componentes. Estos símbolos están estandarizados para que cualquier persona que sepa leer un DTI pueda entenderlo. Algunas de las normas más comunes para estos símbolos son la DIN 30600 y la ISO 14617.

Aquí te mostramos algunos ejemplos de símbolos que podrías ver en un DTI:

Símbolos de los aparatos e instrumentación
Pipe.svg
Tubería
Insulated pipe.svg
Aislamiento térmico de tuberías
Jacketed pipe.svg
Doble tubería
Cooled or heated pipe.svg
Tubería con cambio térmico (se calienta o se enfría)
Autoclave.svg
Recipiente agitador con camisa (autoclave)
Half pipe reactor.svg
Recipiente agitador con medio tubo para intercambio térmico
Pressurized vessel horizontal.svg
Recipientes a presión (horizontal)
Pressurized vessel vertical.svg
Recipientes a presión (vertical)
Pump.svg
Bomba hidráulica
Vacuum Pump or Compressor.svg
Bomba de vacío o compresor
Bag.svg
Saco
Gas bottle.svg
Tanque de gas
Fan.svg
Ventilador
Axial fan.svg
Ventilador axial
Radial fan.svg
Ventilador radial
Dryer.svg
Secadora
Fluid contacting column.svg
Lecho empacado
Tray column.svg
Columna de placas
Furnace.svg
Horno metalúrgico
Cooling tower.svg
Torre de refrigeración
Heat exchanger no cross.svg
Intercambiador de calor
Heat exchanger with cross.svg
Intercambiador de calor
Cooler-symbol.svg
Enfriador
Plate heat exchanger.svg
Intercambiador de calor de placas
Double pipe heat exchanger.svg
Intercambiador de calor de doble tubo
Fixed straight tubes heat exchanger.svg
Intercambiador de haz de tubos y manto derecho
U shaped tubes heat exchanger.svg
Intercambiador de calor en forma U
Spiral heat exchanger symbol.svg
Intercambiador de calor en espiral
Covered gas vent.svg
Purga de gas cubierta
Curved gas vent.svg
Purga de gas en curva
Dust trap.svg
Filtro
Funnel.svg
Embudo
Steam trap.svg
Purgador de vapor
Viewing glass.svg
Mirilla de vidrio
Pressure reducing valve.svg
Válvula reductora de presión
Flexible pipe.svg
Tubo flexible
Valve.svg
Válvula
Control valve.svg
Válvula de control
Manual valve.svg
Válvula manual
Back draft damper.svg
Válvula antirretorno
Needle valve.svg
Válvula de aguja
Butterfly valve.svg
Válvula tipo mariposa
Diaphragm valve.svg
Válvula de diafragma
Ball valve.svg
Válvula de bola
