Disparador Schmitt para niños
Un Schmitt trigger o disparador de Schmitt es un tipo especial de circuito electrónico que compara señales. Fue inventado por el científico estadounidense Otto Herbert Schmitt. Su función principal es ayudar a que las señales eléctricas sean más estables y claras, evitando errores causados por el "ruido" o pequeñas variaciones.
Contenido
¿Qué es un Schmitt Trigger?
Un Schmitt trigger es como un interruptor inteligente en la electrónica. A diferencia de un interruptor normal que se enciende o apaga con un valor exacto, el Schmitt trigger necesita que la señal de entrada suba o baje un poco más allá de ciertos puntos para cambiar de estado. Esto lo hace muy útil para trabajar con señales que no son perfectas.
¿Por qué es importante el Schmitt Trigger?
Este circuito es importante porque ayuda a que los dispositivos electrónicos funcionen de manera más confiable. Imagina que tienes una señal eléctrica que no es completamente suave, sino que tiene pequeñas "ondas" o "ruido". Si usaras un comparador normal, estas pequeñas ondas podrían hacer que el circuito cambiara de estado muchas veces sin querer. El Schmitt trigger evita esto, asegurando que el cambio de estado solo ocurra cuando la señal es realmente fuerte y clara.
¿Cómo funciona un Schmitt Trigger?
El Schmitt trigger utiliza algo llamado histéresis. La histéresis significa que el punto en el que el circuito se enciende es diferente del punto en el que se apaga. Es como una puerta que se abre con un empujón fuerte y se cierra con otro empujón fuerte, pero no con un toque ligero.
La histéresis en acción
Gracias a la histéresis, el Schmitt trigger tiene dos niveles de activación o "umbrales":
- Uno para cuando la señal de entrada está subiendo.
- Otro para cuando la señal de entrada está bajando.
Esto crea una "zona de seguridad" entre los dos niveles. La señal de entrada debe salir de esta zona para que el circuito cambie su estado de salida. Esto previene que el ruido eléctrico cause cambios de estado no deseados.
Componentes clave del Schmitt Trigger
Para construir un Schmitt trigger, a menudo se usa un amplificador operacional. Este componente se conecta de una manera especial para que su salida siempre sea uno de dos valores: un valor alto (encendido) o un valor bajo (apagado).
Los niveles exactos donde el circuito cambia de estado se pueden ajustar usando resistencias (componentes que limitan el flujo de electricidad). Si estas resistencias se ajustan de cierta manera, el circuito puede funcionar como un comparador normal, sin la protección extra contra el ruido.
Símbolo del Schmitt Trigger
Para saber si una puerta lógica (un tipo de circuito digital) es un Schmitt trigger, se le añade un símbolo especial en su interior. Este símbolo parece una pequeña curva o "S" acostada, que representa la histéresis.
Galería de imágenes
-

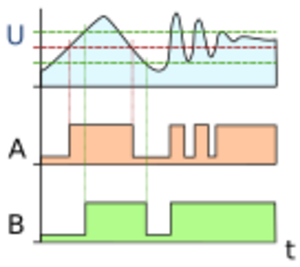

Efecto del uso del schmitt trigger (B) en vez de un comparador (A)
-
Diagrama de un Schmitt Trigger con un amplificador operacional.
-
Símbolo de histéresis dentro de una puerta lógica.
