Conector DIN para niños

Enciclopedia para niños

El conector DIN es un tipo de conector eléctrico que fue creado y estandarizado por una organización alemana llamada Deutsches Institut für Normung (Instituto Alemán de Normalización), de ahí sus siglas "DIN". Su función principal es asegurar que los diferentes aparatos electrónicos puedan conectarse entre sí de forma correcta y segura.

Existen muchos tipos de conectores DIN, por lo que el término "conector DIN" por sí solo no se refiere a uno específico. Para saber de cuál se habla, se le añade un número, como "conector DIN 41524".

En el mundo de la electrónica de consumo, cuando se menciona el "conector DIN", generalmente se refiere a los conectores redondos que se usaron al principio para señales de audio. Con el tiempo, también se emplearon para video y para conectar dispositivos digitales, como los teclados y ratones de las computadoras personales (puertos PS/2) o instrumentos musicales electrónicos (MIDI).

¿Cómo son los conectores DIN?

Todos los conectores DIN de esta familia tienen una punta de metal circular de 13,2 milímetros de diámetro. Tienen unos bordes especiales que ayudan a que se inserten en la posición correcta y no se dañen los aparatos.

Hay varios tipos de conectores DIN que se ven parecidos, pero se diferencian en la forma en que están organizados sus pines (las pequeñas varillas metálicas que transmiten la señal). Algunos de los estándares originales incluían conectores de 3 o 5 pines (DIN 41524), de 5 pines con una disposición diferente (DIN 45322), de 8 pines (DIN 45326) y de 7 pines (DIN 45329), entre otros.

Archivo:DIN Keyboard Connector

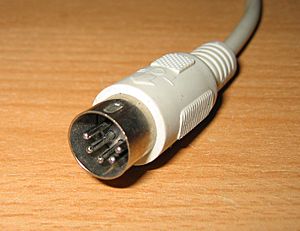

Conector DIN de 5 pines para teclado de computadora.

Diseño y protección

Estos conectores tienen una lámina metálica circular que protege los pines que sobresalen. Esta lámina tiene unas muescas para que el conector solo pueda entrar en el enchufe de una única manera. Esto es muy importante para evitar que se conecte mal y se dañen los dispositivos electrónicos.

Variedad de pines y compatibilidad

Existen siete diseños comunes de conectores DIN, con un número de pines que va desde tres hasta ocho. Hay dos tipos de conectores de cinco pines que se conocen como de 180° y 240° (o 270°), según la forma en que están distribuidos sus pines.

Algunos conectores son un poco compatibles entre sí. Por ejemplo, un conector de tres pines puede encajar en un enchufe de cinco pines de 180°, aunque algunos pines del enchufe queden sin usar. Sin embargo, un conector de cinco pines no podrá entrar en un enchufe de tres pines. De manera similar, un conector de cinco pines puede encajar en un enchufe de siete u ocho pines.

Galería de imágenes

Ejemplo de conector de audio (macho)

DIN41524-5fp.svg
3 Salida del sonido del canal izquierdo o mono
5 Salida del sonido del canal derecho (solo si es estéreo)
2 Conexión a tierra (para evitar ruidos y proteger)
4 Entrada del sonido del canal derecho (solo si es estéreo)
1 Entrada del sonido del canal izquierdo o mono
