Corrección de errores hacia adelante para niños

En telecomunicaciones, teoría de la información y teoría de la codificación, la corrección de errores hacia adelante (en inglés, forward error correction o FEC) o codificación de canal es una técnica utilizada para controlar los errores en la transmisión de datos a través de canales de comunicación poco fiables o ruidosos. La idea central es que el emisor codifica el mensaje de forma redundante, casi siempre utilizando un Código de corrección de errores (CCE). El mecanismo permite la corrección en el receptor sin retransmisión de la información original. Se utiliza en sistemas sin retorno o sistemas en tiempo real donde no se puede esperar a la retransmisión para mostrar los datos. Este mecanismo de corrección de errores se utiliza por ejemplo, en las comunicaciones vía satélite, en las grabadoras de DVD y CD o en las emisiones de TDT para terminales móviles (estándar DVB-H).

Principios generales

La protección contra errores es uno de los diversos elementos que forman el proceso de la radiodifusión digital.

La técnica consiste en una serie de modificaciones sobre la señal principal (los datos útiles) antes de ser transmitido que, una vez llega al receptor alterado por el ruido del canal, son decodificados y ayudan a detectar los errores y, por lo tanto, a minimizar a gran escala la tasa de errores por bit. Estas modificaciones se llevan a cabo en un orden determinado y a niveles de profundidad diferentes. De forma que al receptor se sigue el orden inverso para descodificar e ir corrigiendo errores hasta las capas superiores donde, finalmente, dispondremos de la señal original enviada por el emisor. A grandes rasgos, las modificaciones consisten en dos conceptos:

• Sincronismo alto entre emisor y receptor.
• Redundancia a niveles de byte y de bit.

Los dos ayudan a reducir la tasa de errores de bit (BER, Bit error rate)) en recepción.

Sincronismo

El sincronismo del receptor es un factor importante en la hora de mantener unas tasas de error de bit bajas. En radiodifusión de secuencias binarias (digital), los datos se envían según la modulación digital que se encuentre más adecuada (dependiente de las tasas de bit deseadas, el ancho de banda disponible, etc.). Dependiendo de esta modulación, cierto número de bits se agrupan en símbolos y todas las diferentes combinaciones posibles con este número de bits se mapeen en lo que se denomina constelación. El sincronismo no es otra cosa que el hecho que el receptor sepa con alta precisión donde empieza y dónde acaba cada símbolo (en qué instantes de tiempos). Por cada posible símbolo el emisor envía una señal diferenciable de los otros durante un tiempo que se denomina tiempo de símbolo. Cuando, después de un tiempo de símbolo, cambia la secuencia binaria que tenemos que enviar, vemos un cambio en la señal transmitida que se denomina transición. Cuando se da el caso donde se tiene que transmitir consecutivamente un mismo símbolo no hay transiciones durante cierto tiempo. La falta de transiciones perjudica la sincronización del receptor, por lo tanto, el que se hace a menudo en telecomunicaciones es forzar las transiciones de forma que, durante estos periodos donde se transmite el mismo, el receptor pueda mantener el sincronismo.

Un ejemplo bastante simple de una codificación que fuerce las transiciones es el código de marcas bifase (BMC-Biphaseal Mark Code, en inglés).

En el estándar de radiodifusión digital de televisión DVB, el bloque de protección contra errores (FEC) incluye un sistema que fuerza las transiciones para mantener el sincronismo del receptor: el aleatorizador.

Redundancia

La redundancia es la técnica que, junto con el sincronismo, se aplica antes de las transmisiones para proteger los datos contra errores. Esta técnica consiste a añadir información que ya existe en el paquete de datos (repetirla). El propósito de realizar esta redundancia de datos es promediar el ruido de canal. Si enviamos los datos sin redundancia, por cada elemento no podemos saber si en recepción el ruido tendrá un valor suficientmente bajo como para que el receptor lo pueda identificar como es debido. Sabiendo que el ruido es gaussiano de media cero, por lo tanto que sus valores más probables son próximos a cero, es poco probable que este sea bastante alto como para perjudicar al receptor en la hora de decidir el dato enviado.

Se tiene que decir, no obstante, que para hacer ciertas las premisas anteriores es necesario trabajar con unos parámetros de SNR (señal/ruido, signal to noise ratio, en inglés) mínimos. Esto significa que la potencia de la señal transmitida tiene que ser significativamente superior que la del ruido del canal, puesto que sino este perjudicaría el envío de datos no solo cuando tuviera unos valores altos (poco probable), sino también cuando tuviera valores medianos (muy probable), haciendo de la redundancia una técnica inútil. Asumiendo esta condición, si enviamos cada unidad de datos más de una vez, los valores que predominan serán casi unívocamente los que se hayan enviado realmente. Muchas veces cuando el ruido adquiere un valor alto, este perjudica a ráfagas de bits consecutivos hasta estabilizarse, por lo cual se aplican unas determinadas técnicas. Para hacer el proceso de detección-corrección de errores mediante redundancia se usan unos bloques en el emisor llamados codificadores y unos bloques en el receptor llamados descodificadores.

Funcionamiento

La posibilidad de corregir errores se consigue añadiendo al mensaje original unos bits de redundancia. La fuente digital envía la secuencia de datos al codificador, encargado de añadir dichos bits de redundancia. A la salida del codificador obtenemos la denominada palabra código. Esta palabra código es enviada al receptor y este, mediante el decodificador adecuado y aplicando los algoritmos de corrección de errores, obtendrá la secuencia de datos original. Los dos principales tipos de codificación usados son:

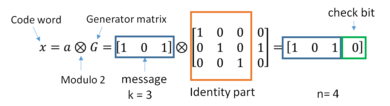

• Códigos bloque. La paridad en el codificador se introduce mediante un algoritmo algebraico aplicado a un bloque de bits. El decodificador aplica el algoritmo inverso para poder identificar y, posteriormente corregir los errores introducidos en la transmisión.

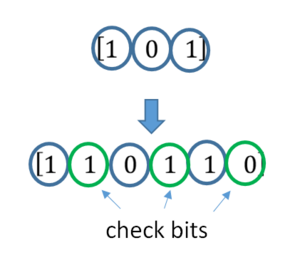

• Códigos convolucionales. Los bits se van codificando tal y como van llegando al codificador. Cabe destacar que la codificación de uno de los bits está enormemente influenciada por la de sus predecesores. La decodificación para este tipo de código es compleja ya que en principio, es necesaria una gran cantidad de memoria para estimar la secuencia de datos más probable para los bits recibidos. En la actualidad se utiliza para decodificar este tipo de códigos algoritmo de Viterbi, por su gran eficiencia en el consumo de recursos.

Ventajas

FEC reduce el número de transmisiones de errores, así como los requisitos de potencia de los sistemas de comunicación e incrementa la efectividad de los mismos evitando la necesidad del reenvío de los mensajes dañados durante la recepción.

Promediando el ruido para reducir errores

Se podría decir que el CCE funciona "promediando el ruido"; dado que cada bit de datos afecta a muchos símbolos transmitidos, la corrupción de algunos símbolos por el ruido generalmente permite que los datos de usuario originales se extraigan de los otros símbolos recibidos no corruptos que también dependen de los mismos datos de usuario.

• Debido a este efecto de "reunión de riesgos", los sistemas de comunicación digital que utilizan CCE tienden a funcionar muy por encima de una cierta relación mínima de señal a ruido y nada por debajo de ella.
• Esta tendencia de todo o nada, denominada efecto acantilado, se vuelve más pronunciada a medida que se utilizan códigos más fuertes que se acercan más al límite teórico de Shannon.
• Intercalar datos codificados CCE puede reducir las propiedades de todo o nada de los códigos CCE transmitidos cuando los errores de canal tienden a ocurrir en ráfagas. Sin embargo, este método tiene límites; se utiliza mejor en datos de banda estrecha.

La mayoría de los sistemas de telecomunicaciones utilizan un código de canal fijo diseñado para tolerar la tasa de error de bit esperada en el peor de los casos y luego no funcionan si la tasa de error de bit es cada vez peor. Sin embargo, algunos sistemas se adaptan a las condiciones de error del canal dadas: algunas instancias de solicitud de repetición automática híbrida usan un método CCE fijo siempre que el CCE pueda manejar la tasa de error, luego cambian a ARQ cuando la tasa de error es demasiado alta; la modulación y la codificación adaptables utilizan una variedad de tasas de CCE, agregando más bits de corrección de errores por paquete cuando hay tasas de error más altas en el canal, o eliminándolos cuando no son necesarios.

Compromisos

En general incluir un número mayor de bits de redundancia supone una mayor capacidad para corregir errores. Sin embargo, este hecho reduce notablemente el régimen binario de transmisión, y aumenta el retardo en la recepción del mensaje
